Самодельные ресиверы для компрессора

Аварийный клапан (обязательно при любой комплектации!)

Структурная схема представлена на иллюстрации:
Ресивер для компрессора своими руками
В принципе, данный «конструктор» не представляет сложности в сборке. Есть нюансы при подключении компрессора от холодильника.

Достаточно редко встречаются т.н. «сухие» поршневые группы – с графитовыми уплотнителями без применения смазочных материалов. Если вы раздобудете такой экземпляр – считайте повезло. В остальных случаях, компрессор буквально залит маслом.

Это не проблема для фреона, а вот в чистом воздухе для работы, капли смазки ни к чему. Поэтому в качестве маслоотделителя выступает вначале ресивер. который оборудуется сливной пробкой, и специализированный фильтр. О герметичности всех соединений напоминать не стоит, и так все понятно.
Полноценный бесшумный компрессор из холодильника своими руками, видео инструкция.

Такой агрегат вполне справится с шиномонтажными работами, покраской, продувкой, и даже с обеспечением работы пневмоинструмента. Правда при интенсивном расходе воздуха, придется часто останавливаться для восстановления давления. Если требуется мощность повыше – есть более производительные разработки.

Компрессор высокого давления своими руками

Если коленвал двигателя внутреннего сгорания, приводится в движение давлением от сгорания топливной смеси, почему не запустить процесс наоборот?

Использование ДВС в качестве компрессора не просто возможно. Вы получаете производительный и мощный агрегат, причем поршневая группа имеет хороший запас прочности. Главный вопрос – какой привод использовать. Учитывая общую энергоемкость – подойдет электромотор мощностью не менее 3 кВт.

Ресивер для компрессора своими руками

компрессор высокого давления своими руками из двигателя автомобиля

При желании можно найти такой агрегат в приличном состоянии за разумную цену. Ну а живой мотор от «Жигулей» приобрести вообще не проблема. Коробка передач не нужна, как и стартерная группа. Система зажигания, впуска и выхлопа также удаляется.

Чтобы самодельный компрессор работал, достаточно системы смазки, охлаждения, и герметичной поршневой группы. ГРМ в процессе не участвует, распредвал можно демонтировать вместе с ремнем. Выпускные клапана не трогаем, просто проверим герметичность. А вот на впуске надо установить пружины послабее.

Клапана должны свободно подавать воздух в поршни.

Давление нагнетается через свечные колодцы. В них вкручиваются штуцера с шариковыми клапанами, работающими на выпуск. Четыре патрубка объединяются в рампу, и общий трубопровод подает сжатый воздух в ресивер. Разумеется, емкость должна быть соответствующая. Такому компрессору под силу давление в десятки атмосфер.

Если вы настроены серьезно и у вас есть старый двигатель от авто, например, от ВАЗ 2108 как в этом видео, то посмотрев детальную инструкцию по сборке вы сможете собрать свой самодельный компрессор из ДВС.

Итог:
В зависимости от потребностей и финансовых возможностей, вы можете собрать агрегат любого уровня сложности и производительности. Космические технологии не применяются, однако вопросы безопасности конструкции на первом месте.

Поделиться с друзьями:

Компрессорные установки способны работать только от ресиверов. Данные устройства отвечают за давление внутри системы. Многие модификации производятся с реле, которые отличаются по прижимной силе. Также надо отметить, что ресиверы могут оснащаться датчиками. Фильтры чаще всего применяются с зажимами. При необходимости ресивер для компрессора можно изготовить самостоятельно. Однако важно учитывать тип и мощность компрессорной установки.

Ресивер для компрессора своими руками

Устройства на 40 литров

Сделать ресивер для компрессора своими руками на 40 литров довольно просто. В первую очередь заготавливается камера под устройство. Как правило, применяется лист из нержавеющей стали. Специалисты говорят о том, что крышку надо наваривать в последнюю очередь. Также следует отметить то, что существуют двухкамерные модификации. Проще всего реле использовать низкой проводимости. Самодельные модификации, как правило, не оснащаются датчиками. Редукторы для устройств подбираются цепного типа. При этом для продувки воздуха применяются клапаны с тройником.

Ресивер для компрессора своими руками

Модификации на 60 литров

Дополнительный ресивер для компрессора на 60 литров можно сделать с двумя камерами. Специалисты говорят о том, что лист металла должен быть толщиною от 1.3 мм. Тройники чаще всего устанавливаются рядом с реле. Ресиверы данного типа должны быть оснащены двумя фильтрами. При этом редуктор следует устанавливать с переходником. Модификации на 60 литров замечательно подходят для компрессоров небольшой мощности. Показатель предельного давления у систем — 6 бар. Также важно отметить, что при сборке нужно использовать только канальный клапан.

Ресивер для компрессора своими руками

Устройство на 80 литров

Воздушные ресиверы для компрессора на 80 литров разрешается изготавливать на два реле. Специалисты говорят о том, что фильтры подбираются большого диаметра. Выходной патрубок у ресивера должен находиться в верхней части. Промежуточные фильтры монтируются через переходник. Также надо отметить, что распространенными считаются модификации с упорами, которые находятся внутри камеры. Параметр давления у ресиверов данного типа составляет примерно 10 бар. Реле у них используются проводного типа. Сила сжатия максимум равняется 3 Н. Тройники под модификации подбираются диаметром от 2.2 см. Также надо отметить, что в устройства часто устанавливаются датчики для контроля уровня давления.

Модели с одним клапаном

Как сделать ресивер для компрессора с одним клапаном? Корпуса в данном случае используются на 30 литров. Также можно рассмотреть более компактные модификации. Для сборки ресивера в первую очередь заготавливается камера. Отверстие под редуктор наваривается небольшого диаметра. Специалисты рекомендуют применять только проводные реле с тройником. Диаметр выходного патрубка для модификации на 30 литров не должен превышать 2 см. Клапан обратного действия монтируется у основания фильтра. Также надо отметить, что распространенными считаются модификации на два выхода. Они замечательно подходят для компрессоров на 10 кВт. При этом давление в системе может поддерживаться на уровне 5 бар.

Устройство на два клапана

Ресивер для компрессора на два клапана собирается с емкостью от 40 литров. В среднем давление у моделей данного типа находится на уровне 4 бар. Устройства в первую очередь отличаются по проводимости реле. Прижимная сила у них максимум равняется 7 Н. Многие модификации производятся с контактным редуктором на два выхода. Если собирать простую модификацию, то тройник целесообразнее применять без датчика. Также важно отметить, что обратный клапан всегда должен устанавливаться за фильтром. Специалисты говорят о том, что выходной патрубок наваривается в последнюю очередь.

Однокамерные устройства

Однокамерная модификация подходит для компрессорных установок разной мощности. Устройства данного типа активно используются на крупных заводах. Современные модели выделяются высоким параметром давления. У них используется предохранительный клапан и стоит защищенный редуктор. Чтобы самостоятельно собрать ресивер однокамерного типа, рекомендуется изготовить емкость под него. Реле используется с проводимостью от 1.2 мк. При этом прижимная сила обязана составлять максимум 12 Н.

Клапаны обратного типа монтируются за фильтром. Редуктор при этом должен находиться в задней части емкости. Оптимальный диаметр выходного патрубка равняется 2.2 см. Однако важно учитывать объем камеры. Если собирать устройство на 40 литров, то промежуточный фильтр устанавливается за реле. Также надо отметить, что перед использованием оборудования камеру надо проверить на герметизацию.

Ресивер для компрессора своими руками

Двухкамерные модификации

Двухкамерный самодельный ресивер для компрессора производится с баком на 60 литров. Некоторые устройства делаются с датчиком. Для самостоятельной сборки модели потребуется изготовить камеру, а также проделать отверстие под патрубок. Реле стандартно применяется проводного типа. Переходники целесообразнее использовать с накрутками. Специалисты говорят о том, что ресивер должен выдерживать высокое давление. Оптимальный диаметр выходного патрубка равняется 2.2 см. Клапаны для устройств подбираются из стали либо сплава алюминия.

Ресивер для компрессора своими руками

Использование редукторов с блокираторами

Ресивер для компрессора с блокираторами проблематично собрать. В первую очередь важно отметить, что модели должны обладать высоким параметром допустимого давления. Фильтры для устройств подходят только на подкладках. Также надо отметить, что реле обязательно устанавливать перед редуктором. Специалисты говорят о том, что ресиверы данного типа производятся с малыми тройниками. Некоторые модификации собираются с переносками. Для нормализации давления внутри камеры применяются датчики. Клапаны обратного действия устанавливаются с перегородками. Они способны пропускать воздух только в одном направлении.

Ресивер для компрессора своими руками

Устройства с датчиками давления

Ресивер для компрессора производится с баллонами разной емкости. Некоторые устройства подходят для мощных компрессорных установок. Однако в данном случае многое зависит от диаметра патрубка. Если рассматривать модели на один выход, то у них показатель допустимого давления в среднем равняется 5 бар. При этом прижимная сила может максимум доходить до 12 Н.

Клапаны обратного действия устанавливаются с подкладками и без них. Редукторы можно встретить разной проводимости. Тройники на ресиверы устанавливаются диаметром от 2.4 см. Если рассматривать простые модификации, то у них используется только один фильтр. Показатель допустимого давления у ресиверов этого типа составляет около 2 бар. Они подходят для компрессоров общей мощностью от 8 кВт.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

Ресивер для компрессора своими руками

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Ресивер для компрессора своими руками

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Ресивер для компрессора своими руками

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Ресивер для компрессора своими руками

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Ресивер для компрессора своими руками

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Воздушный компрессор устанавливается не только в автомобили с ДВС – это оборудование используется в качестве питания пневматических инструментов, в промышленности и других отраслях. Главные эксплуатационные характеристики воздушного компрессора – рабочее давление и производительность в литрах воздуха в минуту.

Выделяются следующие виды воздушных компрессоров:

  • Поршневой. Устройство с прямой передачей усилия. В процессе работы двигателя поршень движется по цилиндру и сжимает воздух, который поступает в систему. Существуют масляные и безмасляные поршневые нагнетатели, последние широко применяются для питания пульверизаторов в сфере покраски. Воздушные двухпоршневые компрессоры используются в промышленных целях за счет высокой производительности.
  • Роторный. Передача усилия от двигателя происходит при помощи ремня. Винты с вращающимися лопастями сжимают воздух внутри устройства и создают повышенное давление. Роторное оборудование отличается высокой производительностью, хорошим КПД, малым шумом и вибрациями во время работы. Масло для воздушного компрессора поршневого типа используется экономно и не поступает в сжимаемый воздух. Особое распространение на производстве получил воздушный электрический компрессор 380 В.

Нагнетатель может работать автономно или с использованием ресивера, который обеспечивает ровную подачу сжатого воздуха в систему. Воздушный компрессор без ресивера отличается меньшей стоимостью и размерами, но больше подвержен поломке.

Можно ли сделать самому?

Сделать воздушный компрессор на двигатель самостоятельно под силу не каждому, к тому же внесение модификаций, не предусмотренных автомобильным производителем, может непредсказуемо повлиять на работу транспортного средства. Однако можно собрать самодельный компрессор для гаража или автомастерской – с помощью такого устройства можно быстро наполнить шины воздухом, создать избыточное давление для пульверизатора и других пневматических инструментов, а также найти другое применение оборудования.

Компрессор с ресивером своими руками прослужит значительно больший срок, нежели покупное оборудование, при условии правильной сборки из качественных деталей. Это объясняется тем, что мастер, задавшийся целью сделать компрессор воздушный с ресивером, делает его для себя, и по этой причине заботится о качестве. Какие детали нужны и каким образом проводить сборку?

Собираем компрессор своими руками

Главный элемент самодельного воздушного нагнетателя – двигательная установка. Рекомендуется использовать для сборки компрессор от холодильника. Он примечателен наличием пускового реле, предоставляющего возможность устанавливать и удерживать определенный уровень давления воздуха в ресивере. Если под рукой нет старого и ненужного холодильника, можно отыскать агрегат на свалке промышленных отходов или у знакомых. Предпочтение надо отдать холодильнику, изготовленному в СССР, так как для производства советского холодильного оборудования использовались мощные и надежные компрессоры.

Холодильный нагнетатель имеет в конструкции три трубки, одна из которых запаяна с одного конца. Остальные являются воздуховодами – одна впускает воздух, другая выпускает. При дальнейшей сборке агрегата важно понимать, в какую сторону циркулируют потоки воздуха. Для определения надо на короткое время включить компрессор в сеть и понаблюдать, в какую сторону происходит циркуляция. Рекомендуется отметить «вход» и «выход» разными цветами, чтобы не перепутать при сборке. Предотвратить произвольную смену направления воздуха поможет воздушный обратный клапан для компрессора.

Помимо сердца старого холодильника, для сборки автомобильного компрессора понадобятся:

  • Воздушный ресивер (хорошим вариантом является огнетушитель).
  • Манометр.
  • Фильтр грубой очистки топлива.
  • Влагоотделяющий фильтр.
  • Реле контроля воздушного давления.
  • Набор переходников, хомутов, шлангов.
  • Тумблер для напряжения 220 Вольт.

На различных этапах сборки потребуются: основание для установки готового агрегата, колесики (можно взять от старой мебели), краска, моторное масло и антикоррозийное средство.

Сборка ресивера

Ресивер компрессора представляет собой прочную емкость, в которой содержится воздух под давлением. Роль, которую выполняет автомобильный воздушный ресивер – устранение пульсаций во время подачи воздуха компрессором, которое осуществляется за счет выравнивания давления в системе. Второстепенная роль ресивера – хранение инертных газов или конденсата.

Емкость ресивера абсолютно герметична, а необходимый объем зависит от цикличности потребления воздуха потребителем и производительности воздушного компрессора. Использование ресивера продлевает срок службы компрессора и часто используется в различных сферах, включая покрасочные работы, промышленное производство и другие отрасли.

Автомобильный воздушный ресивер может изготавливаться тремя путями:

  1. Углекислотный огнетушитель. Хорошо подходит для долговременного хранения газов под давлением до 10 атмосфер, имеет прочные стальные стенки и отличается безопасностью использования. Для ресивера достаточно огнетушителя объемом 5-10 литров. Для превращения огнетушителя в компрессорный ресивер надо снять запорно-пусковое устройство и надеть на отверстие подготовленный переходник для шланга. Баллон надо опустошить и тщательно вымыть. Далее устанавливается водопроводная крестовина и герметизируется. После этого можно использовать изготовленный ресивер для работы.
  2. Гидроаккумулятор. Более специализированное устройство с достаточным диапазоном емкостей. Недостаток – малое номинальное давление. Плюс – подходящая резьба на выходе. Для использования в качестве ресивера надо убрать внутреннюю мембрану для хранения углекислого газа, после чего подключить шланг как в примере с огнетушителем.
  3. Кислородный баллон. Исключительная прочность и давление воздуха в десятки атмосфер, но малая емкость, неудобство транспортировки и тяжесть. Для использования достаточно подключить шланг – самодельный ресивер готов к работе!

Воздушный ресивер своими руками может изготавливаться из любого баллона для хранения сжатых газов, но перед использованием надо убедиться, что выбранная емкость выдержит рабочее давление будущего компрессора.

Финальная сборка компрессорной установки

Компрессор с ресивером должны устанавливаться на одном общем основании для удобства хранения и транспортировки самодельного оборудования. Компрессор от холодильника, найденный ранее, надо очистить от ржавчины (если таковая имеется). Далее выполняется замена масла в воздушном компрессоре, так как старое наверняка пришло в негодность. Лить масло в воздушный компрессор можно не любое – при отсутствии специальной компрессорной смазки можно использовать моторное, синтетическое или полусинтетическое.

Ресивер для компрессора своими руками

Устанавливайте компрессор с ресивером на одном общем основании для удобства хранения и транспортировки

Сборка компрессора осуществляется в пять последовательных этапов, указанных далее:

  1. Установите нагнетатель от холодильника на подготовленном основании и закрепите резьбовыми шпильками. Ресивер устанавливается в вертикальном положении и закрепляется посредством сложенных листов фанеры в количестве трех штук с отверстием для баллона. К нижней части основания прикручиваются колеса для удобства перевозки.
  2. Установите топливный фильтр на компрессор и обратный клапан для воздушного компрессора в отверстие воздухозаборника. Для удобства можно использовать шланг из резины.
  3. На выходном патрубке нагнетателя через шланг поставьте влагоотделитель – его можно взять из дизельного двигателя. Для предотвращения срыва шланга под давлением надо укрепить соединение автомобильными хомутами. Влагоотделитель надо установить и на входе редуктора – приспособления для развязки давления в ресивере и компрессоре. Патрубок выходного давления соединяется с одним из концов водопроводной крестовины.
  4. Установите на верхнюю часть крестовины реле для регулировки давления, а в свободный конец манометр для контроля. Все стыки должны прочно укрепляться фум-лентой и затягиваться хомутиками для предотвращения срыва.
  5. При помощи тумблера на 220 Вольт подключите сетевую фазу к выходу компрессора. Изолируйте контакты изолентой или диэлектрическим кожухом.

После подключения оборудования к сети можно считать, что масляный воздушный компрессор собран. Можно включить устройство в сеть и проверить его работоспособность.

Какие проблемы могут поджидать при сборке?

Воздушные авто компрессоры простые в плане конструкции и эксплуатации устройства, однако во время самостоятельной сборки можно столкнуться со следующими проблемами:

  1. Подача масла в неподходящее отверстие. По причине наличия нескольких трубок в нагнетателе можно запутаться и залить масло не у то отверстие. Для предотвращения проблемы заливать масло надо в любую из двух входных трубок – выпускная исключается.
  2. Малый диаметр входного отверстия ресивера. Если использование стандартной резьбы баллона невозможно, надо спаять два элемента при помощи флюса и прикрепить цанговый зажим. Итоговая конструкция способна выдержать давление в 5-6 атмосфер.
  3. Неправильное подключение трубок нагнетателя. Чтобы циркуляция в системе происходила без сбоев и в одном направлении, необходимо установить обратный клапан на компрессор своими руками. Он предотвратит возможные проблемы и обеспечит стабильную работу нагнетателя.

Старайтесь собирать нагнетатель масла своими руками в полном соответствии с инструкцией, рекомендациями и правилами безопасности. В этом случае никаких проблем с работой оборудования не возникнет.

Установка необходимого давления

Воздушный мотокомпрессор или автомобильный нагнетатель надо правильно подготовить к первому использованию. Для начала работы надо настроить режим давления при помощи реле. Настройка осуществляется посредством двух пружин – большая устанавливает минимальное давление, малая – максимальное. Первый контакт реле подключается к нулю, второй крепится к нагнетателю.

При первом использовании оборудования проследите за показаниями манометра – реле должно включать и отключать нагнетатель при достижении нижней и верхней границ установленного давления соответственно. После окончательной настройки можно покрасить самодельный нагнетатель и продолжить эксплуатацию.

  • Аэрография
  • Дефекты покраски
  • Кузовной ремонт
  • Материалы
  • Оборудование
  • Покрасочная камера
  • Салон
  • Теория покраски
  • Тюнинг
  • Ресивер для компрессора своими руками Хотите узнать, как убрать вмятины на машине различными способами
  • Ресивер для компрессора своими руками Вы не знаете сколько материала надо, чтобы покрасить авто: тайна маляра
  • Ресивер для компрессора своими руками Как удалить коррозию с автомобиля и ржавчину
  • Ресивер для компрессора своими руками Удаляем ржавчину на кузове машины: простое решение
  • Ресивер для компрессора своими руками Сам сделал и отрегулировал реле давления воздуха для компрессора: узнайте как
  • Июль 2017
  • Март 2017
  • Август 2016
  • Июль 2016
  • Июнь 2016
  • Май 2016
  • Март 2016
  • Февраль 2016

© 2015-2016 Любое частичное или полное копирование допускается при указании ссылки на наш сайт. KrasimAvtomobil.ru

После последней попытки покрасить самым дешевым китайским пистолетом (Покраска капота ) пришла мысль вроде «а плыви оно г@вном» и был куплен китайский пистолет подороже)))

типа XRP, дюза 1.4

Ну и как всегда — «Не мала баба клопоту — купила порося» ))) Воздуха новый пистолет хавает в разы больше, компрессор катастрофически не справляется. Это ведь так по-славянски — создать себе проблему и потом гордо ее решать)) Купить еще один компрессор на 220v значит краснеть от стыда всякий раз проходя мимо трехфазных розеток в гараже. А так как план по постройке 3-х фазного компрессора есть, и даже имеется готовый электромотор со шкивами, то решил пока что вытянуть из старого одноцилиндрового малыша все что он может дать — врезать ему в ресивер шаровый кран чтобы брать воздух во всю дырку:

Сварные работы производил друг и по-совместительству сосед, парнишка профессионально варит отопление, сантехнику, так что если кому-то надо я свяжу.

В качестве тяжелой артиллерии был куплен пропановый баллон от ГБО на 100 литров. Достался за и был еще на половину полон газа))) Во время спуска в атмосферу баллон обмерзал и прекращал спускаться, по ватерлинии инея было видать сколько газа осталось)))

Пару суток баллон проветривался, потом наполнили его водой и начали варить. Сделал ножки из 4.5 мм стали чтобы повесить на стену вертикально…

… снизу слив конденсата, сверху забор воздуха…

Вход воздуха сделан в место установки поплавка с расчетом чтобы поток ударялся о внутреннюю стенку ресивера и терял как можно больше влаги:

Ресивер для компрессора своими рукамиДля повышения эффективности работ с использованием сжатого воздуха в подавляющем большинстве компрессорных агрегатов используются ресиверы – резервуары для хранения воздуха под необходимым давлением. В зависимости от интенсивности работ могут использоваться ресиверы на 50, 100 литров и даже более.

Для чего нужен ресивер в компрессоре?

Ресивер для компрессора выполняет несколько важных функций:

  1. Стабилизирует давление воздуха, который подаётся в рабочую зону (перепады в значениях давления неизбежны, поскольку единичный цикл действия любого компрессора предполагает фазу всасывания и фазу нагнетания воздуха).
  2. Обеспечивают подачу сжатого воздуха в течение некоторого времени при возникших перебоях в работе компрессора, либо при подсоединении к нему дополнительного потребителя.
  3. Очистку воздуха от накапливающегося конденсата, поскольку повышенная влажность воздуха, которая повышается с ростом его давления, приводит к интенсивной коррозии стальных деталей компрессора.
  4. Накапливание сжатого воздуха в ресивере для компрессора приводит к последующему снижению суммарных вибраций в системе, что, в свою очередь, уменьшает общий уровень шума, и снижает уровень нагрузок на основание стационарных агрегатов.

При выполнении работ, связанных с получением сжатого воздуха в особо больших количествах, штатного ресивера может оказаться недостаточно. Например, при пескоструйной обработке поверхностей с большой площадью, чтобы не приобретать более мощный компрессор, часто используют дополнительный ресивер.

Ресивер для компрессора своими руками

Наличие ресивера, кроме того, позволяет использовать компрессор периодически, т. е. снизить потребление им электрической энергии.

Конструктивно ресивер для компрессора представляет собой герметичный бак с определённой ёмкостью. Для передвижных компрессоров используются ресиверы до 50…100 л, для стационарных – до 500…1000 л. Снабжается воздухоочистными фильтрами, конденсатоотводчиками и запорной арматурой для подключения к основному агрегату и к рабочему устройству, которое потребляет сжатый воздух – соплу, краскопульту и пр.

Ёмкость выполняется стальной, из коррозионно устойчивых сталей типа 10ХСНД или 16ГА2Ф. В исключительных случаях, для компрессоров особо малой мощности, ресиверы могут быть пластиковыми или даже из высокопрочной резины.

Ресивер для компрессора своими руками

Компоновка ресиверов может быть горизонтальной или вертикальной. Первая применяется в передвижных агрегатах, вторая – в стационарных. Каждая разновидность имеет свои преимущества и недостатки. В частности, в вертикальных ресиверах проще производить отвод конденсата, зато ресиверы горизонтального исполнения более компактны и требуют трубопроводов меньшей длины.

Как подобрать оптимальные параметры ресивера?

Кроме вместимости, ресивер для компрессора характеризуется также:

  1. Предельными значениями влажности воздуха.
  2. Условиями эксплуатации (допускается перепад внешних температур окружающего воздуха -15…+40ºС и относительная влажность не более 75…80%).
  3. Требованиями к месту установки (вдали от источников тепла, горючих и взрывоопасных материалов, а также в атмосфере загрязнённого механическими частицами воздуха – пример, вблизи циркулярных пил).

Ресивер для компрессора своими руками

Требованиями ПБ 03-576-03 (правил устройства и безопасной эксплуатации сосудов, работающих под давлением) запрещается также эксплуатация ресиверов, которые не прошли поверку работоспособности стенок резервуара, а также имеющих внешние дефекты поверхности – трещины, вмятины, следы атмосферной коррозии.

Выбор характеристик ресивера для компрессора производят так. Устанавливают требуемый расход сжатого воздуха, продолжительность его потребления, минимальное и максимальное значения давления. Далее, воспользовавшись стандартными таблицами онлайн-расчёта (например, http://www.kaeser.ru/Online_Services/Toolbox/Air_receiver_sizes/default.asp) определяют искомый параметр. Например, при исходных данных расхода воздуха 0,1 м 3 /мин, продолжительности пиковой нагрузки при работе 5 мин, допустимым перепадом давлений минимум/максимум 3/4 ат, оптимальный объём бака ресивера составит 500 л.

Ресивер для компрессора своими руками

Данный способ ориентирован на время, которое потребуется для полного опустошения ресивера. Существует и упрощённая, табличная методика, которая соотносит объём ресивера с потребляемой мощностью компрессора. Используемые на практике соотношения таковы:

  • Для компрессора мощностью до 5 кВт – до 100 л;
  • Для компрессора мощностью до 10 кВт – до 300 л;
  • Для компрессора мощностью до 20 кВт – до 550 л.

Промежуточные значения рекомендуется получать интерполированием. Имеются также и экспериментальные зависимости. Например, ёмкость резервуара ресивера не может быть меньше, чем производительность компрессора за 8 секунд его непрерывной работы. В частности, при расходе воздуха компрессором в 400 л/мин объём бака составит, не менее:

V = (400×8)/60 = 53,33 (л)

Дополнительный ресивер для компрессора своими руками

Ряд работ в домашнем хозяйстве или в небольшой мастерской требуют повышенного расхода сжатого воздуха, с которым обычный бытовой компрессор не справляется. Одним из выходов является установка дополнительного ресивера для компрессора. Такое устройство можно приобрести (цена вопроса, в зависимости от объёма, составляет 12000…15000 руб.), а можно и изготовить самостоятельно. Тем более, что большинство предлагаемых моделей ресиверов ориентированы на штатные компрессоры, чем и объясняется высокая цена на них.

В зависимости от расчётной объёма (подключение дополнительного ресивера проще выполнять последовательно к основному) для изготовления можно приспособить баллон от сжиженного газа либо корпус огнетушителя.

Ресивер для компрессора своими руками

Баллон под самодельный ресивер прежде очищается от остатков газа. Для этого входной вентиль необходимо удалить (применение электроинструмента недопустимо, поскольку в баллоне могут сохраниться остатки газа). Далее, ёмкость заполняется водой, и отстаивается в течение суток. После этого в баллон можно вваривать трубчатые разветвители под шланги, хотя можно предусмотреть и резьбовые пробки с надёжными прокладками. Резервуар окрашивается атмосферостойкой краской.

В готовый ресивер можно установить манометр, а в донную часть баллона – конденсатоотводчик. Типоразмер конденсатоотводчика должен быть согласован с производительностью компрессора, его рабочим давлением и размерами присоединительной резьбы. Цены на конденсатоотводчики – в пределах 2500…3000 руб.

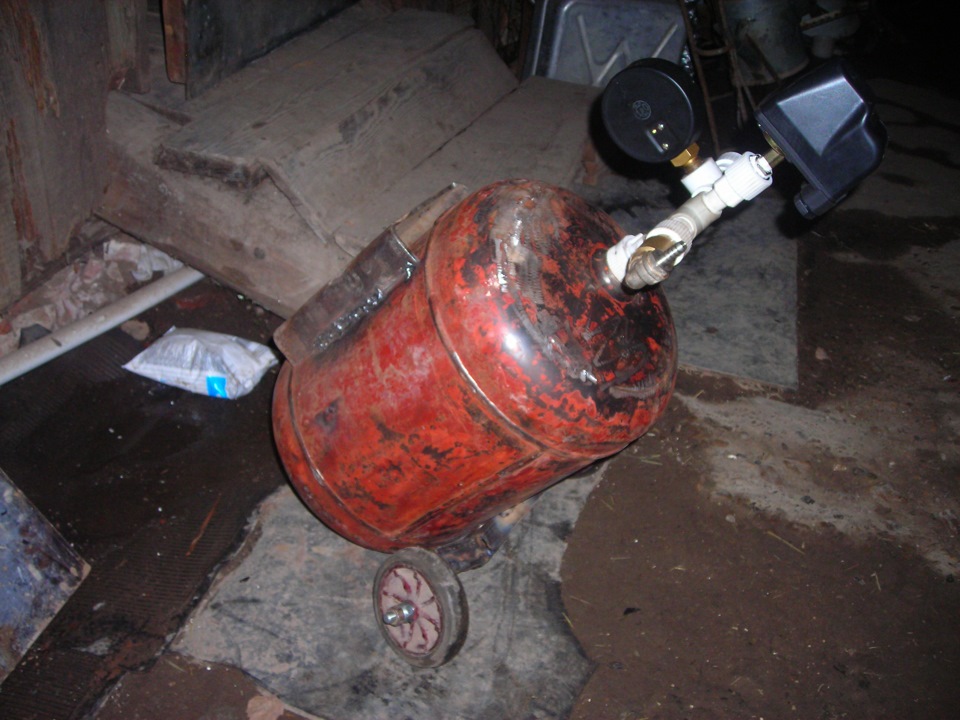

Готовый дополнительный ресивер, установленный для устойчивости на треногу, сваренную из стального прутка, имеет вид, показанный на фото.

Ресивер для компрессора своими руками

При использовании рассмотренного устройства необходимо учитывать следующее:

  • Установка конденсатоотводчика на дополнительный ресивер обязательна;
  • Перед нагрузкой необходимо проверить электродвигатель компрессора на возможность его работы с дополнительным ресивером. Для этого включают привод компрессора на холостом ходу, и при помощи расходомера проверяют фактический перепад параметра при длительном (более 20 мин) включении. Если давление не опускается ниже минимально установленного, то дополнительным ресивером можно работать;
  • При падении давления придётся снизить желаемое значение продолжительности включения со штатных 75…80% до 50…60% (при меньших значениях самодельный ресивер использовать нецелесообразно).
