Кран-укосина поворотная с талью своими руками

поворотная

Скоро близиться замена моего Коробаса-Барабаса, поэтому сообразил себе маленького помощника в гараж. Грузоподъёмность до 5000кг, т.е. максимум 400 кг(ведь 400 входит в 5000…значит можно писать). На самом деле ДВС с КПП в сборе тянет на ура, проверили на машине приятеля.
Таль цепная. Купил на 1т Китайского производства, почему именно на 1т? Ну в общем, какая попалась, и она без усилий поднимает задуманное.

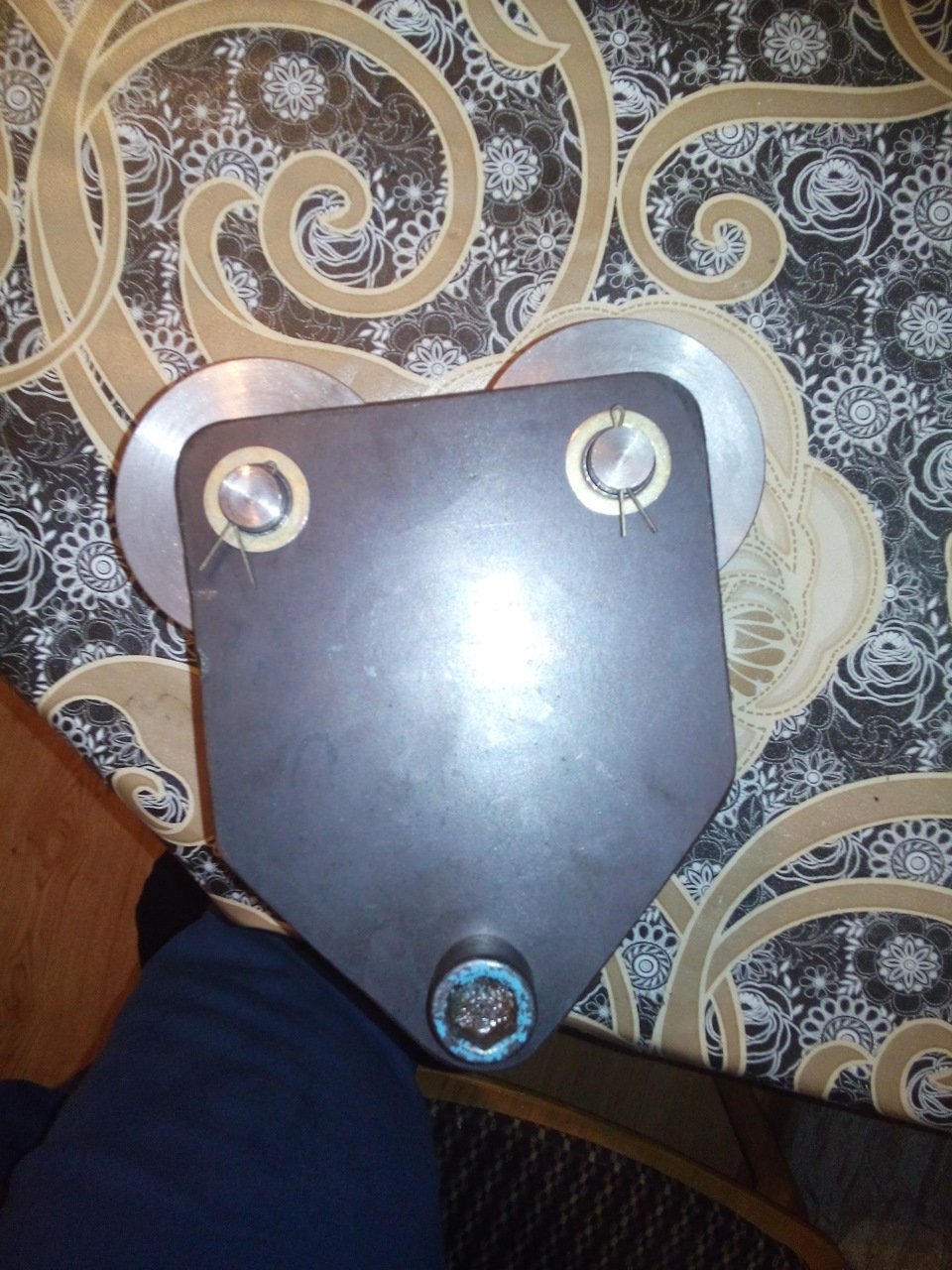

Для тали нужна каретка, здесь надо постараться и сделать её самим. Как обычно все чертежи в конце статьи.

Очень проста в изготовлении.

Полный размер

Минимум деталей.

Полный размер


Подшипник 60202 — 4шт.

Далее изготавливаем раму. Для рамы потребовалась профильная труба 60х40х3мм 6 метров, и 2,5 метра 20х20х1,5.

Размеры похожи на правду.

Режим из уголка дополнительные упоры в стену.

Хорошо зачищаем для сварки.

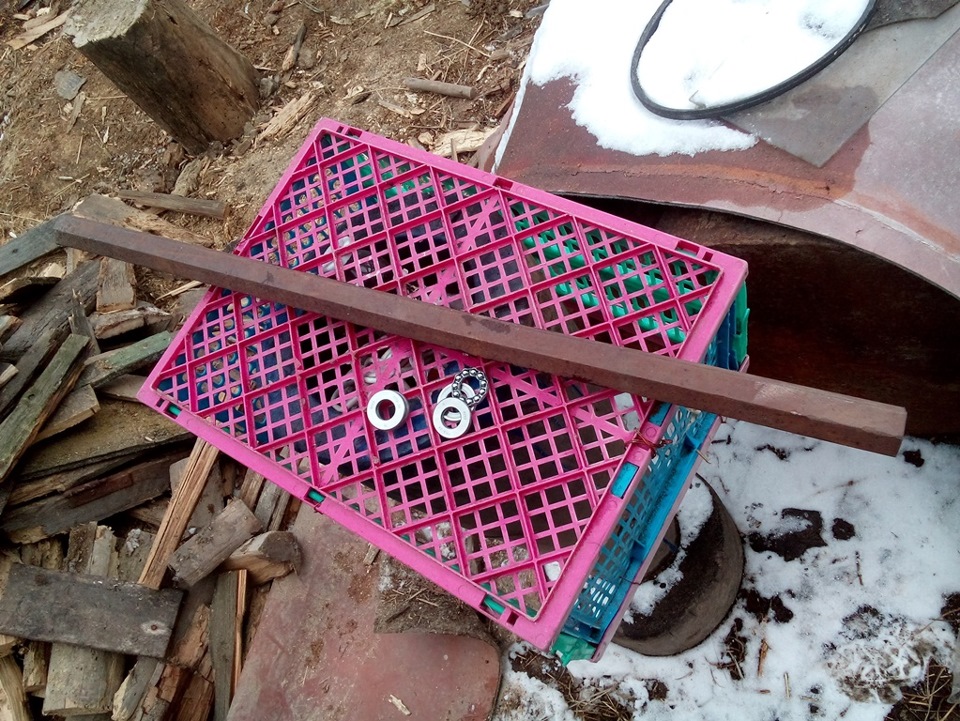

Точим шарниры(завесы) у меня был шестигранник на 32мм из него и сварганил. Балка будет качаться на упорных шариковых подшипниках 8203.

Полный размер

Заготовка.

Полный размер

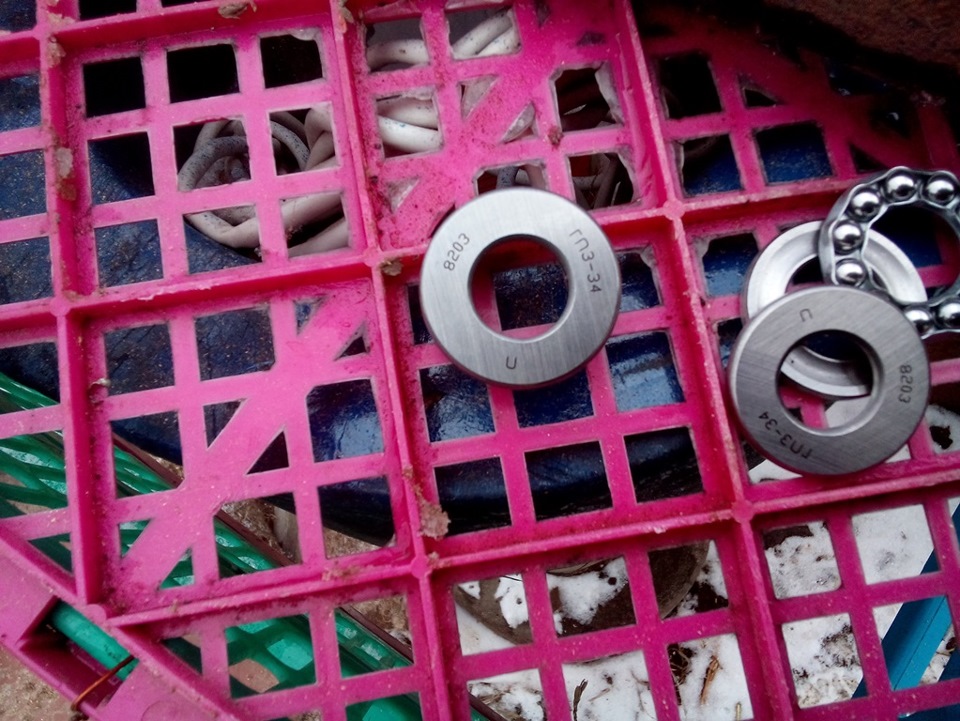

Упорные!

К завесам приварил пластины, чтобы легче было приваривать к раме.


Единственное не делал на них чертежей, т.к. ну совсем всё просто. Отдаёшь токарю подшипники и забираешь готовое изделие.
Крепим стойку к стене и к балке перекрытия крыши. Для этого купил анкерные болты 10х100.

Полный размер

Внизу стойку закрепил в металлическом коробе.

Верх ещё не закреплён.

Ну и Воаля.

Полный размер

Всё катается и ворочается.

Полный размер

Полный размер

Компактно складывается к стене.

Первые испытания.

Тест прошёл на ура. 3 пузатых мужика 3х100=300 кг.

Первые испытания боем.

Полный размер

Очень удобно подсвечивать рабочую зону.

Как обещал даю ССЫЛКУ НА ЧЕРТЕЖИ. В ней нет завес.

ЦЕНА вопроса в белорусских рублях на 30.03.2016.
Подшипники 60202 4х25000=100000
Подшипники 8203 2х15000=30000
Труба 60х40х3 6х41000=246000
Труба 20х20х1,5 2,5=7800
Электроды 30000
Итого: 413800 или 21$
Остальное всё за спасибо обошлось
Спасибо за внимание.
