Современная жизнь, с одной стороны, лишает человека большинства естественных физических нагрузок; с другой – швыряет в него пачками нагрузки психологические и эмоциональные. Поэтому держать себя в хорошей, как минимум, физической форме необходимо абсолютно всем. К чести теперешнего поколения, можно сказать, что ныне большинство людей понимает: в здоровом теле – здоровый дух. Также скоро начинают и понимать: физзарядки, гантелей и кистевого эспандера мало; нужно больше работать с тяжестями на снарядах и тренажерах, так что требуется хотя бы скамья для жима.

Не только дух

Здоровое тело нужно и для развитого ума. Физически неразвитые выдающиеся ученые, инженеры, творческая интеллигенция, топ-менеджеры и бизнесмены – скорее исключение, чем правило. Лев Толстой в 60 крутил солнце на турнике. Нильс Бор, тот, что в школьных учебниках, был известным футболистом, играл за сборную Дании. С ним дело доходило до курьезов: когда Бор был удостоен Нобелевской премии, по физике, разумеется, копенгагенская «Тагебладетт» напечатала заметку, мол, вот хорошо, нашему форварду за футбол нобелевку дали. А «ботан» по «физике» зачастую оказывается таковым и в сферах деятельности, требующих умственного напряжения.

Мышцы брюшного пресса, как известно, качать труднее прочих, т.к. их концы непосредственно не связаны с костями. В домашних условиях, занимаясь накачкой пресса без специального снаряжения, недолго и до грыжи. Поэтому нужна и скамья для пресса. Конструктивно тот и другой снаряды чаще всего объединяются в одно, с возможностью преобразования для тех или иных комплексов упражнений.

Спортивные скамейки – изделия технологически не из сложных. Описаний их в рунете достаточно, но более в ключе: выбирайте чертежи, а дальше – вот так надо пилить, вот так колотить, вот так винтить. Человек, заботящийся о своем физическом развитии, как правило, и с инструментом управляться умеет. Но как выбрать прототип, чтобы тренировки пошли на пользу? Как его доработать под свою биомеханику и биометрию? Какой образец более подойдет для тех или иных групп упражнений?

Настоящая публикация посвящена вопросам, как своими руками по обоснованно выбранному образцу сделать скамью для упражнений в предпочитаемом направлении физического развития, а затем на ее основе – домашний тренажер. Тем же, кто намерен проявить себя в спорте или бодибилдинге, позанимавшись на нем, не стыдно будет прийти в хорошо оснащенный профессиональный спортзал. А пока – материал рассчитан на начинающих атлетов и просто на людей, понявших: пользоваться благами цивилизации можно и нужно, но давать им превращать себя в задерганного «чайника» или квашню оплывшую – неправильно это.

Примечание: проблема домашних спортивных занятий в последнее время все острее встает и в сельской местности – «физики» и там убывает, стрессов прибывает, а до хорошо оборудованного спортзала бывает далековато.

Из чего выбирать

Домашняя скамья для жима лежа чаще всего входит в состав компактного тренажера или сама является многофункциональным спортивным снарядом. У регулярно занимающихся до тренажера дело дойдет наверняка, поэтому, выбирая скамейку-прототип, нужно уже иметь в виду, чем она обрастет потом. Конструкции спортивных тренажеров наиболее употребительны 4-х, 3-х и 2-х опорные. «Опорные» в данном случае значит не количество точек контакта с полом (их, как правило, не менее 4-х, для устойчивости), а количество вертикальных силовых связей в конструкции, оно во многом определяет возможности снаряда.

Виды домашних тренажеров

Виды домашних тренажеров

4-опорные снаряды, поз. 1 на рис., предназначены для развитых атлетов, оперирующих с большими, свыше 100 кг, весами. Стойки для штанги располагаются в них на уровне плеч лежащего, что намного уменьшает риск травмы: штанга, рухнувшая грифом на грудь – это очень серьезно. 4-опорные тренажеры тяжелы, громоздки, да и заниматься с большими тяжестями в квартире нельзя: упав на пол, они дают мгновенную нагрузку в 5-8 своих весов, а несущая способность перекрытий – 250 кг/кв. м.

Каркас спортивной лавки

Каркас спортивной лавки

На след. рис. – наклонная скамья для пресса. Такую, ввиду ее компактности и пользы, не помешает завести отдельную, если места в жилище достаточно. Вследствие отсутствия прямых углов материал послабее – профтруба 40х40. Упоры для ног – пруток 10 мм с резьбой на концах, обрезиненный до нужного размера. Резиновые муфты съемные: нижний упор регулируемый, а верхний убирается, если необходимо делать упражнения, при которых он мешает.

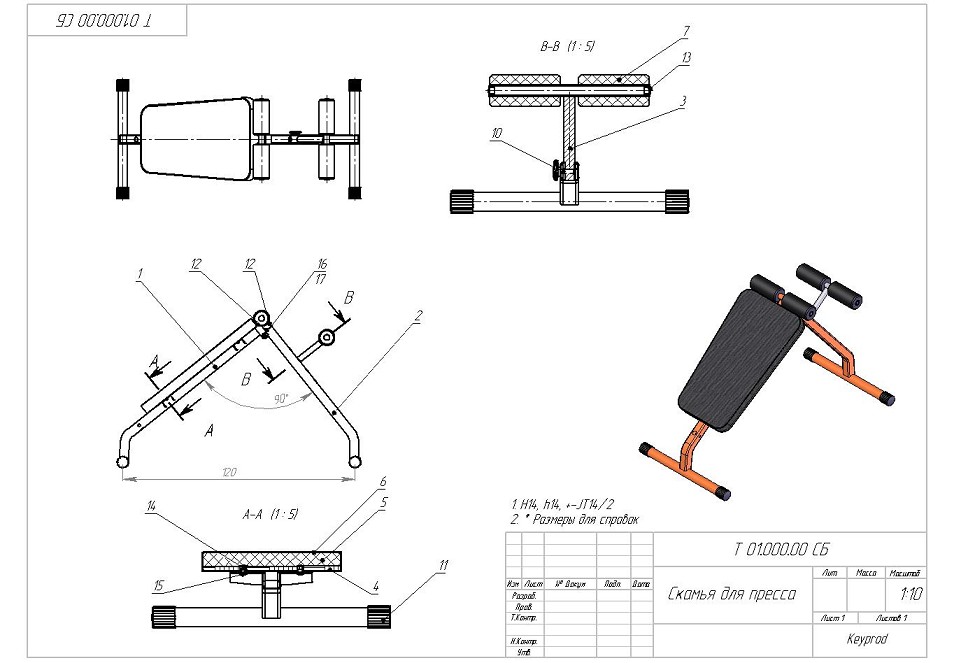

Чертежи наклонной <u>чертеж тренажера для пресса своими руками чертежи</u> скамьи для пресса

Чертежи наклонной скамьи для пресса

Далее на рис. – компактная силовая скамья со стойками для штанги. Упражнения на ней делают в основном сидя.Можно также качать пресс, глубоко прогибая спину. В таком случае упорами ног будет поперечная балка А, и тогда ее нужно обтянуть чем-то мягким или надеть резиновую муфту. Материалы – профтруба 40х40, а держатели штанги из стальной полосы толщиной от 6 мм.

Компактная силовая скамья

Компактная силовая скамья

Следующий образец – атлетическая скамья уже для крепких ребят, уверенно управляющихся со штангой веса, равного их собственному, т. наз. парта Скотта. Материалы, соответственно – профтруба 60х60х2,5 и 50х50х2. Держатели грифа из такой же полосы, как и в пред. случае; сиденье и столик из фанеры от 20 мм.

Скамья с партой для упражнений с тяжестями

Скамья с партой для упражнений с тяжестями

О деревянных атлетических скамьях

Со штангой на деревянных спортивных снарядах заниматься нельзя, их конструкция не выдержит. Зато в ситуациях, возникающих вследствие неловкости тренирующегося, дерево «отдает» по телу куда менее чувствительнее, чем металл. Поэтому деревянными скамейками для жима и пресса предпочтительно пользоваться начинающим и несовершеннолетним. Кроме того, деревянные спортивные скамьи и тренажеры можно соорудить на даче или в загородном доме из остатков стройматериалов.

Чертежи наклонной деревянной скамьи для пресса

Чертежи наклонной деревянной скамьи для пресса

Конструкция наклонной деревянной скамьи для пресса и спецификация к ней показаны на рис., а на след. рис. – чертежи деревянного тренажера с наклоняемой скамьей и рычагом для упражнений ногами с грузом. Чтобы дерево держало эксплуатационные нагрузки, применена блочная система подвешивания грузов: они висят на нисходящих ветвях троса А. Поперечные балки Б – стальные обрезиненные.

Деревянный домашний тренажер

Деревянный домашний тренажер

Об обшивке досок и сидений

Доски и сиденья спортивных снарядов промышленного изготовления обтягиваются дерматином или пластиком аналогичного назначения на упругой подкладке. Такая обшивка долговечна, но не предотвращает обратного всасывания пота, которое никак не полезно; именно поэтому современную спортивную форму шьют 2-слойной, с сеткой, сразу отводящей пот непосредственно от кожи.

В спортзалах этот недостаток обшивки заметно не сказывается, т.к. спортзал оборудуется приточно-вытяжной вентиляцией (ПВВ) и кондиционером. По крайней мере, должен оборудоваться согласно санитарных норм. В домашних условиях заниматься при комфортной температуре не всегда удается, а устроить ПВВ во многих городских квартирах просто технически невозможно. Поэтому желательно обшивку самодельных атлетических скамей выполнять в виде такого «пирога», следуя от основы наружу:

  • Микропористая резина толщиной от 12 мм;
  • Мебельный поролон плотностью 45 (марки 45) толщиной от 8 мм;
  • Синтепон толщиной от 7 мм;
  • Джинсовая ткань или материал вроде байкового солдатского одеяла старого образца.

Резиновый демпфер приклеивается к основе клеем «Момент» или термоклеем из клеевого пистолета. Остальные слои обшивки подворачиваются к исподу и пришпиливаются мебельным степлером. Недостаток такой обшивки – ее нужно раз в год, на исходе весны, менять; резиновая прослойка остается. Мягкие слои не заскорузнут, возможно, и в течение 3-4 лет, но по санитарно-гигиеническим требованиям срок службы текстильной обшивки нужно сократить до года.

В заключение: о технологии работ

В задачи данной публикации не входит описание технологических подробностей изготовления скамей для физических упражнений. Тем не менее, даже если читатель хороший слесарь и сварщик, дать понятие, как все-таки сделать своими руками домашний спортивный тренажер, необходимо. Поэтому предлагаем видеокурс в 3-х частях от автора, изготовившего себе весьма неплохой тренажер, как говорится, с нуля во всех смыслах:

Видео: тренажер своими руками, изготовление

Часть 1

Часть 2

Часть 3
